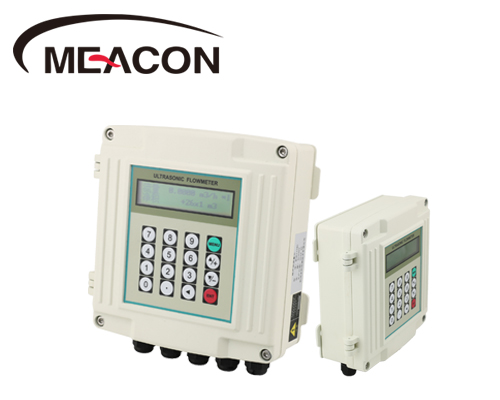

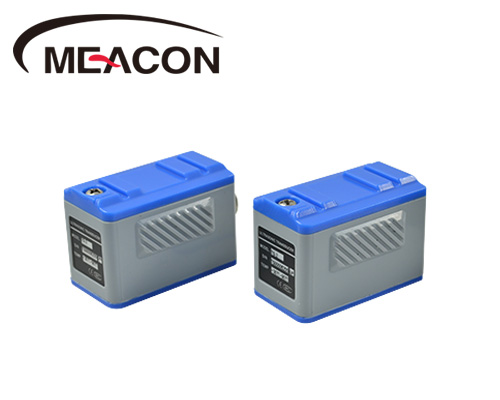

智能型超声波流量计（能量计）广泛应用于制冷、供热、换热器、冷冻机、锅炉等行业系统流量（能量）消耗的计量。智能型超声波流量计（能量表）的流量测量简单方便，只要选择一个合适的安装点，在主机上输入安装点处的管道参数，然后根据智能型超声波流量计主机提供的传感器安装距离，把智能型超声波流量计传感器安装在管道表面，并用智能型超声波流量计专用电缆连接至主机，即可完成流量测量。因为其无需破管，简单智能的测量方式，受到了大家的追捧。今天小编和大家介绍下智能型超声波流量计安装指南。
智能型超声波流量计安装指南具体如下：
（一）智能型超声波流量计安装指南在安装之前应了解现场情况，包括：
1、安装传感器处距智能型超声波流量计主机距离为多少；
2、管道材质、管壁厚度及管径；
3、管道年限；
4、流体类型、是否含有杂质、气泡以及是否满管；
5、流体温度：插入式智能型超声波流量计传感器需要确认管道压力；
6、智能型超声波流量计安装现场是否有干扰源（如变频、高压电缆场等）；
7、智能型超声波流量计主机安放处四季温度；
8、智能型超声波流量计使用的电源电压是否稳定；
9、客户是否需要智能型超声波流量计提供远传信号及种类；
根据以上提供的现场情况，厂家可针对现场情况进行智能型超声波流量计的配制，必要情况下也可特制机型。
（二）选择智能型超声波流量计安装位置
选择安装管段对智能型超声波流量计测试精度影响很大，所以管段应避开干扰和涡流这两种对智能型超声波流量计测量精度影响较大的情况，一般选择管段应满足下列条件：
1、避免在水泵、大功率电台、变频，即有强磁场和震动干扰处安装智能型超声波流量计
2、选择管材应均匀致密，易于智能型超声波流量计超声波传输的管段；
3、要有足够长的直管段，智能型超声波流量计安装点上游直管段必须要大于10d（注：d=直径），下游要大于5d；
4、智能型超声波流量计安装点上游距水泵应有30d距离；
5、流体应充满管道；
6、管道周围要有足够的空间便于现场人员操作智能型超声波流量计；
（三）确定智能型超声波流量计安装方式
智能型超声波流量计一般有两种探头安装方式，即z法和v法。通常情况下：
管径d大于200mm时选用z法
管径小于200mm时选用v法
但是，当d小于200mm而现场情况为下列条件之一者，也可采用z法安装：
1、当被测量流体浊度高，用v法测量收不到信号或信号很弱时；
2、当管道内壁有衬里时；
3、当管道使用年限太长且内辟结垢严重时；
（四）求智能型超声波流量计安装距离，确定智能型超声波流量计探头位置
1、将管道参数输入智能型超声波流量计，选择探头安装方式，得出智能型超声波流量计安装距离；（具体输入管道参数见说明书）
2、在水平管道上，一般应该选择管道的中部，避开顶部和底部（顶部可能含有气泡、底部可能有沉淀）；
3、v法安装：先确定一个点，按安装距离在水平位置量出另一个点。
z法安装：先确定一个点，按安装距离在水平位置量出另一个点，然后测出此点在管道另一侧的对称点；
看了这么多智能型超声波流量计的安装注意要点，大家对智能型超声波流量计是不是有了个更清楚的了解了？如果想了解更多的智能型超声波流量计知识以及选购智能型超声波流量计，可以联系杭州米科传感技术有限公司，有专门的智能型超声波流量计选型工程师为您解答。
