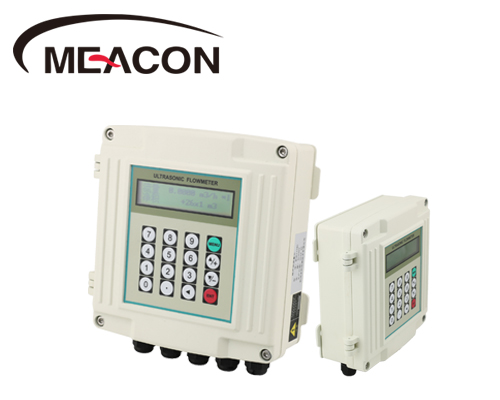

外敷式超声波流量计这个产品词出现的频率不是很高，所以有些刚进入自动化行业的小伙伴对这款产品的了解还不是很多。但是相信大家对于外夹式、外贴式超声波流量计肯定都有听说过，这其实都是类似的产品，只不过叫法不同而已。
外敷式超声波流量计，也和他的家族一样采用“时差法”的测量原理，即通过发送传感器产生出超声波信号并将其散发于空气流中，信号通过管壁、流体到接收传感器上，同时，接收传感器发散同样的超声波信号，信号经过管壁、流体到发送传感器上。此时，因为流速的存在使得时间差值，可根据时间差算出流速，进而算出流量。而超声波流量计的结构主要分为超声波信号发生器、信号接收器以及信息处理电路、流量显示。其中首先通过超声波信号发生器发送信号，接收传感器接受信号，获得时间差值，根据信息处理电路将超声波信息进行处理，以电信号的形式将流量传送给显示屏并将结果显示出来。
外敷式超声波流量计主要有以下几个优点：

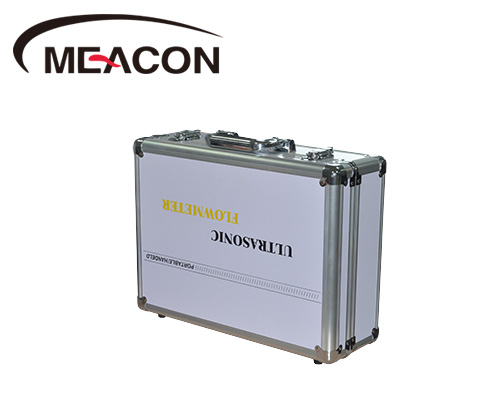

1、非接触式测量方式、体积小、重量轻、携带方便
2、传感器安装简便，适用于测量各种大小管道导声介质
3、测量过程中不需要破坏管道，不需停产
4、内置可充电电池，可连续工作12小时以上
5、结构紧凑、坚固，国际先进的压铸铝主机
6、自动记忆前64天，前64月，前5年的累积流量
7、背光液晶全中文显示瞬时流量及正、负、静累计流量、流速、时间、模拟输入等数据
由于外敷式超声波流量计的非接触式测量原理，在选型方面就会有很多优势，例如测量的介质没有太高的要求，但是测量的精度相对其他流量计会相对较低，这算是一个超声波流量计的最主要劣势之处了。既然选型上面没有诸多的要求，那么我们便来说说他的安装吧。
外敷式超声波流量计安装间距以两传感器的最内边缘距离为准，间距的计算方法是首先在菜单中输入所需的参数以后，查看窗口所显示的数字，并按此数据安装传感器。
外敷式超声波流量计的安装方式共有四种。分别是v法、z法、n法和w法。dn200一下的管道可优先选用v法，无信号或信号质量差时选用z法，dn200以上的管道或者铸铁管时应优先选用z法。n法和w法是较少使用的方法，通常合适dn50一下的细管道安装。
v法：一般情况下，v法是比较标准的安装方法，使用方便、测量准确，安装时两传感器水平对齐，其中心线与管道轴线水平即可，可测管径范围约dn15~dn400。
z法：z法是最常用的安装方法，特点是超声波在管道中直接传输，无反射（称为单声程），信号衰减损耗最小。z法可测管径范围为100mm~6000mm。现场实际安装时，建议200mm以上的管道都要选用z法（这样测得信号最大）。
关于外敷式超声波流量计小编这里了解的也不是很深入，如果大家还有疑问的地方，小编可以给大家介绍一个地方——杭州米科传感技术有限公司是一家专业的仪表生产公司。内部有专业的工程师为大家选型指导，关于现场的安装问题也可以为大家解决。想要了解更多关于外敷式超声波流量计的小伙伴们不妨去试试。
